一、产品介绍 MSA 9010和9020仪表，功能完善，。通过配置各型气体探测器，可以提供可靠的气体监测和报警，为各种工业领域提供安全服务。
仪表有两个型号：9010和9020控制器。其中9010为单通道仪表，可配接一只气体探测器，9020为双通道仪表，两个通道互相独立，可同时配接两只相同或不同的气体探测器。
仪表可使用的机架有三种规格：19"全机架可安装10个控制单元，19/2"机架可安装5个控制单元19/5"可安装2个控制单元。

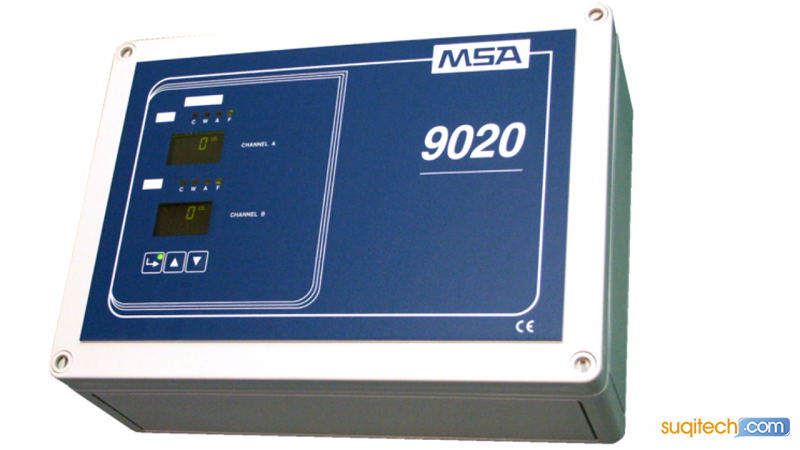

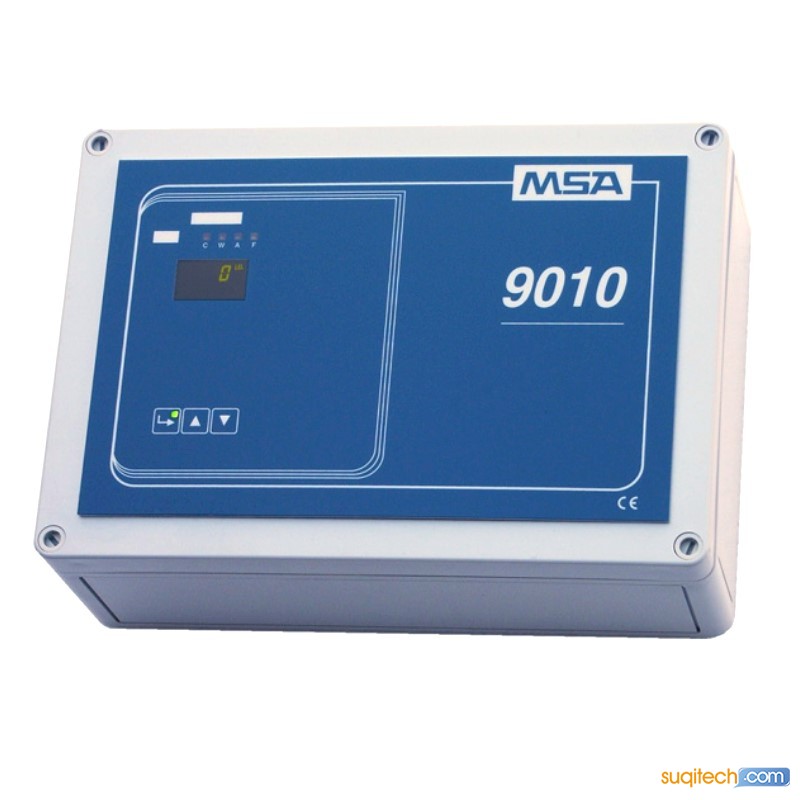

仪表另有3种壁挂式结构，分别是壁挂式一通道（9010一台）、二通道（9020一台）和四通道仪（902两台）。
此外，仪表可选配多种国产壁挂箱。二、产品参数
1、电源要求：AC：115/230V±15% , 50/60Hz
DC：24V 15% -20%
2、功 耗：9010型 AC：15W；DC：4W
9020型 AC：17W；DC：6W
3、传感器/探测器的连接模式：2、3、4线制
4、输入信号：10 ~ 200mV DC；4 ~ 20mA
5、输出模拟信号：0 ~ 20/4 ~ 20 mA(可选择)
6、故障信号：0/2/4/20 mA/h(可选择)
7、重 复 性：±1% F.S ±1个字
8、零点、量程漂移：≤ ±0.5% F.S ±1个字/月；
9、报警设定：三级（小心、预报警、报警）
10、继电器触点容量：5A 24VDC /250 VAC（阻性负载）
11、工作温度：-10℃ ~ 50℃；
12、贮存温度：-20℃ ~ 70℃
13、湿 度：≤90% RH，不凝露；
14、通讯接口：RS485，ModBus协议；
15、重 量：720g

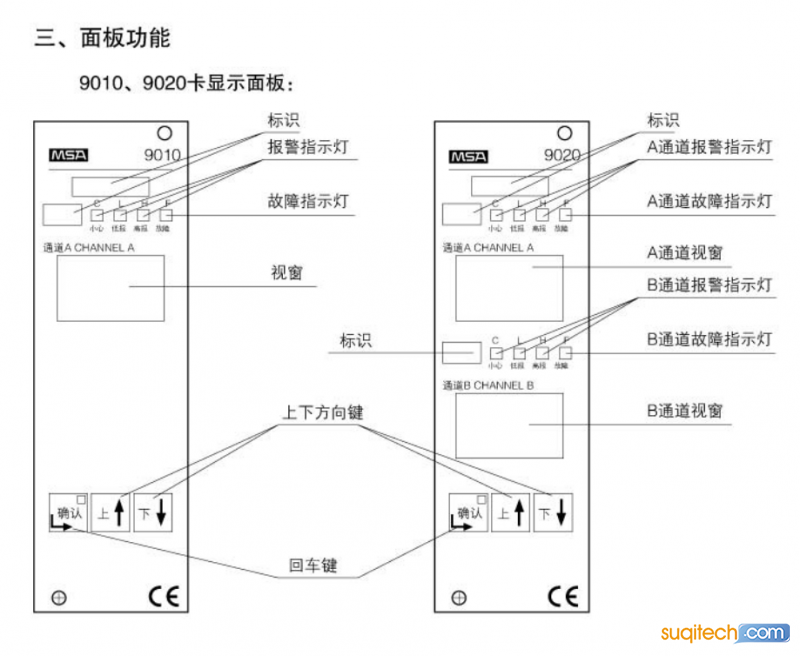

一、概述三级报警指示灯：分别是小心报警、预报警和报警指示灯，各报警点可调；
故障指示灯：当控制单元工作不正常，以及所连接的探测器或传输电缆发生
短路、断路时，该黄色指示灯点亮；
显示窗：显示探测器检测到的气体浓度，或者相关的故障信息代码等；
园
：识：气体类型等标志
回车键：在进入功能代码和接受指令等操作时使用该键；键上有绿色电
源指示灯，工作时点亮，进入功能代码操作时，该指示灯闪烁;
向上/向下键：增加或减少数据，在参数选择等操作时使用，同时也是复位键；
四、接线端子及系统连接示意图
9020接线端子（9010无B通道）；见附图
9020壁挂式二通道（9010无B通道）；见附图
9020壁挂式四通道图；见附图
0oo
仪表接线图；见附图
1.简述
系统的控制仪表主体部分，应安装在非危险场所，探测器单元安装在检测现场,
中间用电缆连接；
检测仪表的安装必须牢固可靠，并尽可能安装在无冲击、无振动的场所；
系统相互间及与相关设备间的连线必须正确无误。详见连接示意图；
系统的安装必须符合《中华人民共和国爆炸危险场所电气安全规程》；
2. 9010/9020仪表
19'、19/2”、195”标准机箱外型尺寸及安装尺寸见附图；
壁挂式一、二通道式仪表外型尺寸及安装尺寸见附图；
壁挂式四通道式仪表外型尺寸及安装尺寸见附图；
3.常用探测器的安装

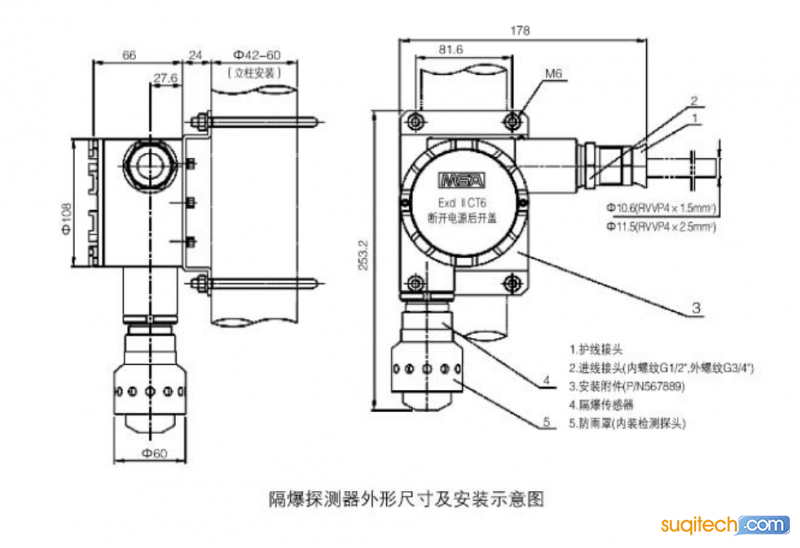

1）500S点型可燃性气体探测器的安装
0oo
探测器的防爆等级为Exd II CT6，可安装在1级危险场所。
探测器采用卡箍安装，其外形尺寸及安装示意图见图。
